宮腔鏡診斷治療學是近年來在婦科領域發展非常迅速的一個分支,它是醫學、光電、電子學、材料物理學最新科研成果的結晶，是現代醫學與高科技結合的產物。宮腔鏡的使用，最大限度的減少患者因手術而造成的各種損失，以最小的創傷切除病灶一即微創婦科。

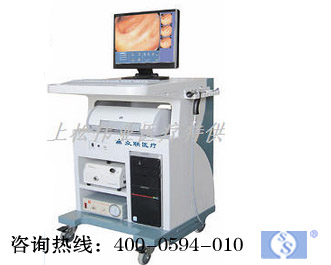

先進改造型細徑彎管腔鏡結合LBD-2000內窺鏡圖文系統于一體。使這項技術有別于傳統宮腔鏡的操作方式。讓醫生可以從大屏幕上觀察灶區，并進行手術。

主要性能及特點

■宮腔鏡

最新細徑彎宮腔鏡，外徑6.4mm。高清晰度、超廣角視野。在可視范圍內對病灶有高倍放大作用。也可以對病灶尺寸進行測量。鏡體更細插入性好，創傷更小。

細徑彎管宮腔鏡

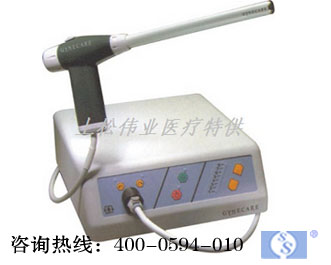

器械原理：

由于手術醫師自行控制刀鋒護具，從而保證了手術操作的安全性。

能有效的防止血液及組織碎屑的回濺，并在器械的頻繁更換中自動維持氣腹?fàn)顟B(tài)。

由于采用了動力驅動和高旋轉力的刀具設計，使手術醫師手部的疲勞降至最低程度。

器械特點：

手術室的安裝及維護簡單而省時，對一次性使用的刀具無需花費取維修。

與現有的常規穿刺器系列完全匹配而無需另加切口。

21世紀革命性的新科技、增加外科手術的準確性、安全性

適用于泌尿外科、普外科和婦產科的腔鏡手術及開放手術

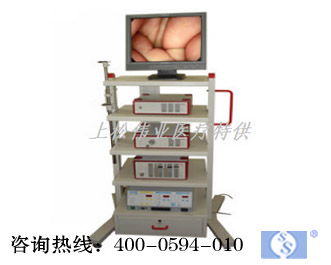

由PK、SP主機、內窺鏡和電極組成，適用各種泌尿及婦科腔內手術

PK  SP主機

?可配合PK電極使用，提供PK輸出

?可配合SP電極使用，提供SP輸出

?具有兩個輸出連接口，可同時連接2把不同的器械

當選擇以能量為主的手術方式，PK，SP等離子能量系統與傳統能量

產品（如：超聲、高頻）競爭時，它是唯一一個可以提供以下全部性能的系統

顯著特點：

1. 中置雙極電極   獨特的專利中置雙極電極設計，工作極位于電極的前端，回路極和回路極之間有絕緣的陶瓷體隔開，通過周圍導電的生理鹽水形成一個精簡的局部回路。因此該設計與傳統的單電極技術有顯著的區別，無需單極回路板，病人身體不再是回路的一個部分，避免了嚴重的熱損傷，從而提高了手術的安全感

2. 生理鹽水電切    使用生理鹽水灌沖體內空腔，取材方便，成本降低，而且能消除稀釋性低鈉血癥，避免前列腺電切綜合癥的發生，提高了手術的安全性，從而人許延長手術時間，使手術切除達到最佳效果

3. 超脈沖等離子汽化切割機制，邊切邊凝      PK  SP雙極汽化切割機制的顯著特點是應用高度集中在電極工作端的等離子動態能量對組織進性汽化切割。不同于傳統單極電切，等離子體汽化層高度集中在電極工作端，便于準確控制切割位置，不僅能迅速汽化切除組織，而且在手術中可重復獲得有效的組織效應---工作時電極稍離開組織，能量密度大大降低，從而不足以促進等離子汽化層的形成，等離子汽化層表面即組織表面溫度劇降，形成極有限的熱擴散，對周邊組織的損傷少，基本不會發生術后刺激癥；有限的低溫層具有止血功能，邊切邊凝，明顯減少失血；優良的止血效果，視野清晰，減少因視野不清而造成的誤切，從而提高了手術安全性

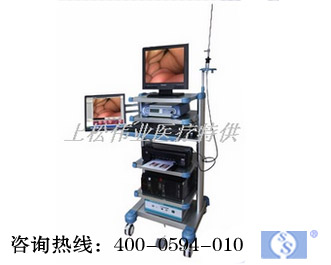

     美國史賽克電子腹腔鏡，擁有符合人體解剖、生理、心理的設計，適合于各種腹腔檢測治療及手術，美國史賽克電子可通過觀察盆腔、腹腔的狀況，直接確認婦科疾病的原因，然后實施腹腔鏡手術。
美國史賽克電子腹腔鏡功能特點：
　　1、痛苦小、恢復快：手術后當天，麻醉清醒后即可以下地活動。
　　2、沒有傷口：手術僅需0、5cm~1cm小孔，術后不留疤痕。
　　3、創傷?。菏中g(shù)可行體外操作，不進入體內，避免了腔內臟器的損傷與粘連，降低感染。
　　4、出血少：腔鏡專用超聲刀高頻機械動產生80℃的高溫，促使組織蛋白分解凝固，并產生止血、切割、分離的效果，基本上避免出血。
　　5、安全：手術視野范圍增大，從而避免了病變的遺漏和組織損傷，操作輕柔，縮短了手術時間，即使慢性心、肝、腎、患者也能耐受腔鏡手術。
美國史賽克電子腹腔鏡（檢查）診斷的適應癥：
　　1、原發性和繼發性不孕癥：可行輸卵管通液術、輸卵管整形、輸卵管傘端造口術、盆腔粘連松解等。
　　2、原因不明性不孕癥。
　　3、有輸卵管炎可疑者。
　　4、子宮內膜異位癥的早期診斷和正確分期：腹腔鏡技術被譽為子宮內膜異位癥診斷的“金標準”。
　　5、慢性下腹痛既盆腔疼痛：腹腔鏡是明確診斷的最好方法。
　　6、排卵障礙性不孕癥：如多囊卵巢綜合癥等。
　　7、助孕技術（人工授精、試管嬰兒）前盆腔情況的診斷。
　　8、子宮畸形。
　　9、輸卵管整形后仍不孕者，行第二次腹腔鏡以了解治療效果。

      10、腹腔鏡內異物的檢查，如異位的宮內節育器或異物。
　　11、宮腔鏡或其他宮腔內操作的監視。
　　12、試管嬰兒手術前的評估。
　　13、不明原因的腹水。
美國史賽克電子腹腔鏡手術的適應癥：
　　1、婦科急診手術：異位妊娠、黃體破裂、卵巢囊腫扭轉、急性盆腔炎非手術治療無效及盆腔膿腫或其他急腹癥。
　　2、卵巢良性腫瘤：對于良性成熟性畸胎瘤、單純囊腫、上皮性腫瘤或其他附件區包塊腹腔鏡手術是首選方式。
　　3、子宮內膜異位癥：腹膜型子宮內膜異位癥、卵巢巧克力囊腫及腹部浸潤子宮內膜異位病灶。
　　4、子宮良性病變：子宮肌瘤、子宮腺肌瘤、宮頸病變、子宮內膜病變等。
　　5、盆底功能障礙的重建手術：子宮脫垂患者的子宮骶骨山甲固定術、子宮骶骨韌帶縮短術、子宮骶骨韌帶陰道穹窿懸吊術等。
　　6、慢性盆腔痛的腹腔鏡下骶前神經切斷術。
　　7、妊娠合并持續性卵巢囊腫或卵巢囊腫扭轉。
　　8、惡性腫瘤患者的腹腔鏡下卵巢移位固定術。
　　9、婦科早期惡性腫瘤：如子宮內膜癌、宮頸癌的腹腔鏡廣泛子宮切除和盆腹腔淋巴結切除術。
　　10、其他：多囊卵巢打孔書或楔形切除術、輸卵管結扎術、子宮穿孔修補術、腹膜代陰道人工陰道成形術。

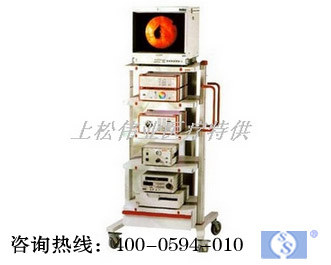

德國 R.WOLF 狼牌宮腹腔鏡

主機部分

 日本松下KS-822的單晶片性能

主要技術參數：

   TV系統：PAL

   圖像裝置：1/2寸CCD像素為752（H）x 582(V)

   掃描方式：隔行掃描

   掃描系統：625線 ，50場 , 25幀

   視頻輸出：VBS復合信號（2路）  S–VIDEO(1路)

   水平解像度：480線

   信噪比：50dB以上

   最低照度：F1 . 4時3Lux

   AGC：自動（AGC開時為12dB增益）

   電子快門：AUTO（1/50–1/10000S）

   亮度：48級亮度調節

   光測區域：自動

   圖像顯示：正常/鏡像/翻轉

   白平衡：ATW、AWC、MANU(手動)

   凍結：凍結/釋放、遠程凍結功能

   防水：攝像頭IPx7防水等級

   主機操作：LCD顯示，參數可追溯

   消光速度：<0.5秒

   手柄：直握式…曲握式..混合式可選

   電源：25W

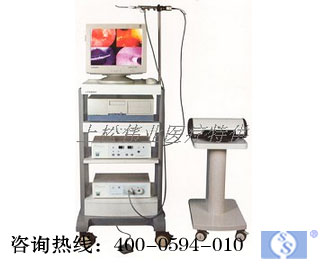

工作站：

 —技術指標—

屏幕顯示分頻率：1280x1024

影像顯示：768x576  32位

圖像采集：768x576  24位

視頻采集：768x576  24位

視頻格式：MPEG(DVD)、MPEG1（VCD）

影像調節：亮  度：256級

對比度：256級

色  調：256級

飽和度：256級

圖像采集方式：腳踏開關或鼠標

視頻采集方式：腳踏開關或鼠標

視頻輸入接口：S – video、video(AV)

視頻制式：PAL制/NTSC制

圖像容量：100萬幅以上

連續采集圖像：1--－50幅/人

報告打?。褐С諥4，B5，16K紙張大小

               支持普通復印紙 , 噴墨打印紙

               高級相片紙 ，光澤打印紙

數據交換接口：DVD刻錄 ，USB移動存儲

—系統配置—

計算機類型：方正或聯想商用品牌電腦

CPU：E2220(2 .4G  雙核)

內存：1G  DDR  II

硬盤：160GB（SATA）

光驅：DVD刻錄

顯卡：集成

聲卡：集成

網卡：集成（100M）

鍵鼠：多功能抗菌鍵盤 ，抗菌鼠標

顯示器：17寸LCD

采集卡：專用視頻采集卡

打印機：惠普A4彩色噴墨打印機（48000pi）

臺車：多功能醫用臺車

其他：腳踏開關 ，USB加密狗 , S – VIDEO視頻線

—功能—

*數字化采集，圖像清晰，色彩逼真，支持錄像和回放；

*實時視頻調節，圖像采集方便快捷;

*可對圖像進行縮放，剪裁，鏡像，增強，旋轉，圖形標注，文字標注，檢查部位標注，示意圖標注，病變描述的功能處理；

*擁有大容量專家診斷詞庫和診斷模板，可快速生成診斷報告；

*診斷報告所見即所得，具有多種報告樣式供選用；

*可導出單個病例，提供多種病例查詢

及統計方式。

—適用于—

*腹腔鏡

*宮腔鏡

*婦科腹腔鏡



松下KS822/US522衛生部內鏡診療培訓基地名錄

     上海市第一婦嬰保健院（三級甲等）

     新疆醫科大學第一附屬醫院（三級甲等）

     ?？谑腥嗣襻t(yī)院（三級甲等）

     湖北省婦幼保健院(三級甲等)

     蘭州大學附屬第一醫院（三級甲等）

     廣西中醫學院附屬瑞康醫院（三級甲等）

     貴陽醫學院附屬醫院（三級甲等）

     北京世紀壇醫院（三級甲等）



松下KS822/US522系列內窺鏡攝像系統的部分醫院

北京協和醫院    解放軍273醫院   新疆武警總醫院

西安西京醫院    深圳龍崗中心醫院 江蘇興華市婦幼保健醫院

北京博人醫院    解放軍222醫院   上海同濟醫院

陜西省人民醫院  沈陽紅十字會醫院 福建省南平市第一人民醫院

北京建國醫院    蘭州軍區總醫院   杭州市中醫院

河北省人民醫院  蕭山第一人民醫院 廣州中醫藥大學第一附屬醫院

北京積水潭醫院  北京軍區總醫院   湖南湘雅醫院

上海市長海醫院  新疆自治區人民醫院 廣西壯族自治區第三人醫院
