簡介：
近20年來，隨著科學技術的發展，一些微創性和無創性的檢查和治療方法，如B超,輸卵管碘油造影。診斷性刮宮、CT MRI等在婦科臨床中的應用越來越廣泛，但仍存在著一些不足。宮腔鏡影像處理系統問世后,大大提高了婦科疾病診斷的正確率和治療安全性.它能幫助醫生在直視的情況下對子宮內一些病變作出正確的定位和診斷，從而避免了對子宮疾病檢查和治療的盲目性。 陰道鏡檢查的目的是：1、確定并去除子宮頸癌前病變，防止其發展為癌；2、選擇異常病變，定位活檢，提高活檢的陰性率； 3、確定異常病變的范圍，特別子宮頸管病變范圍；4、確定正常及異常的鱗柱交界及轉移帶；5、排除浸潤癌。
儀器結構組成：
宮腔鏡影像處理系統由高檔宮腔鏡鏡體、高速計算機圖像采集處理系統、圖像分析處理軟件包、日本原裝松下內鏡專用視頻系統及接口裝置、彩色報告打印輸出設備、豪華臺車等組成。
臺車采用改性聚苯乙烯ABS塑料做成，造型美觀大方，線條流暢，結構新穎，便于操作。鍵盤和鼠標傾斜面放置，符合人機工程學要求，減輕操作者的疲勞。

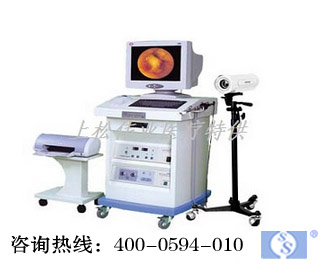

陰道鏡影像處理系統由低照度、高分辨率彩色數碼電子攝像機（采用DSP控制128倍微距自動變焦系統）；高亮度發光無影照明機構； 高速計算機圖像采集處理系統；圖像分析處理軟件包； 彩色報告打印輸出設備。
鏡體結構特點：
1、鏡體可進行高溫高壓滅菌
2、所有內窺鏡光學系統均采用HOPKINS棒狀鏡傳像，物鏡前蘭寶石保護片，視場內有方向標。
3、考究的鏡片加工工藝，使圖像色澤更鮮艷逼真，分辨率顯著提高，成像質量與進口產品相差無幾。
4、 金屬材料的不銹鋼化，使產品更美觀耐用，精密高檔。
5、 鏡體光纜接頭處和光纜與光源連接端均配有轉換接頭。
6、 在監視器下進行手術操作，攝像、錄像及圖像處理
7、 采用進口高質量光纖和光錐結構，使光損失減少，光照更加均勻明亮
8.宮腔鏡鏡體外徑僅為6mm，采用先進的自聚焦透鏡光學系統，多層鍍膜，密封好；鏡端采用藍寶石材料，耐磨性強。鏡體為彎管，帶有鞘管，能使用手術器械，填補了國產宮腔鏡不能使用手術器械的空白。
9.宮腔鏡視場角大，分辨率高，透光性好，在視場邊緣配有方向指示標，使醫生在檢查和手術中視野清晰，與CCD、計算機相連，可在檢查和手術中觀察、拍攝、儲存圖片、有利于教學、科研，也為處理醫患糾紛提供了強有力的法律文件。
主要功能：
1、最新PCI技術，最高圖像采集速度達30幀／秒，速度可調。連續圖像記錄，用于觀察動態過程；單幅圖像凍結，用于捕捉瞬間信號。
2、即時電影回放，可以反復觀察所記錄的動態圖像信息，也可單幀畫面前后翻閱。
3、圖像觀察既可全幅放大漫游，也可局部放大細查。
4、對采集的圖像進行各種診斷所需的處理：對病灶進行長度、周長、面積的測量提高診斷的準確率?？烧{(diào)整圖像的對比度，亮度，銳化，降噪濾波，直方圖均衡，線性拉伸等。
5、圖像標記及文字疊加，標記內容隨時打印報告同時輸出。文字報告內容診斷詞庫，可簡便迅速地生成病歷報告，詞庫內容可任意修改。強大的病歷查詢、統計功能，為醫生進行病歷總結提供更完善準確的資料。
6、打印編排方便、靈活，有多種圖像報告方式；
7、支持病例的互聯網發送，可進行相應的遠程會診。
功能與技術特點：
1、高性能的計算機系統
2、采用高分辨率專業圖像采集卡，圖像矩陣達到1024×768，能適應各種標準、非標準信號
3、專門設計的多級實時濾波處理，有效的改善了圖像信噪比；
4、可采集單幀/序列圖像；
5、一體化數據庫管理；
6、強大的后處理功能；
7、全部影像采用DICOM3.0標準進行存儲并兼容BMP/JPEG格式；
8、可進行報告打印和圖像輸出；
9、全面支持網絡化及DICOM3.0標準；
10、詳細的病人信息標注；
11、支持DICOM格式最多（壓縮、非壓縮、各級灰度）數字采集圖像清晰、系統安全性高。
12、微軟.NET技術保障、網絡可擴展能力強。
臨床價值：
宮腔鏡影像處理系統是一種檢查治療各種婦科疾病的高科技產品,廣泛適用于原發性不孕、繼發性不孕、子宮粘膜下肌瘤、子宮內膜息肉、絕經后陰道出血、宮腔粘連分離、內膜活檢、輸卵管粘堵、輸卵管疏通、宮內節育器斷裂嵌頓迷路、困難的取環等，它是各醫院、中醫院、婦幼保健院、計生指導部門理想的檢查治療設備.
宮腔鏡系統參數及附件表：
最大插入部外徑φ6.4mm，170mm,視向角22℃，視場角60℃
分辨率9.36 Lp/mm，工作距離10mm，放大倍率X1.5，工作距離10mm
工作長度165mm，注液通道孔徑φ0.9mm 器械通道孔徑φ2.3mm，景深1--70mm
膨?qū)m加壓器壓力0-30Kpa，光纜長度2m
陰道鏡技術指標:
進口索尼CCD,≥60萬像素高清晰度彩色數字?jǐn)z像頭； 1/4寸彩色數字CCD； 大通光量F1.4， 4-64mm光學變焦鏡頭； DSP動態自動聚焦系統，配合手動聚焦調整；≥22倍光學變焦，≥25倍數字變焦； 380倍放大，視野范圍：2.5mm-20mm-320mm；攝像頭分辨率：≥480TVL .
基本配置：
索尼CCD,≥60萬像素陰道鏡頭（選配：≥80萬像素鏡頭），宮腔鏡（采用高精密內鏡專用視頻系統，專用接口裝置），手術器械一套（活檢鉗、四抓鉗、毛刷、剪刀均為軟性），膨?qū)m加壓器、冷光源，圖像處理器，豪華推車，彩噴打印機。
計算機部分：≥19英寸純平液晶彩顯、Inter≥2.4GPC處理器、≥2G內存、≥250G硬盤、支持Microsoft DirectDraw圖形卡、用數字圖像捕捉卡。
