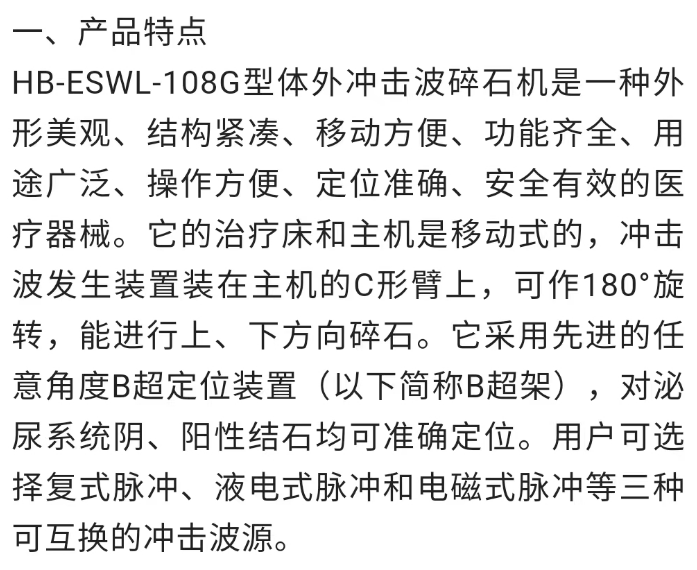

*機器特點:上置直線定位

電源條件：

電源相數：單相

電源電壓：（AC）220V10%;

電源頻率：50HZ±2%

輸入功率：1000W

電   流：5A

2．沖擊波發生器：

高壓放電范圍：4～8KV（可調）沖擊波能量4.8～19.2J；

觸發方式：自動觸發、心電觸發；

沖擊脈沖間隙:慢檔1.2秒，快檔1.0秒；

沖擊脈沖計數方式：加法計數，數碼管數字顯示，設有復零、*超出1000次自動停止功能。

3．沖擊波源第二焦點指標：

a)第二焦點沖擊波：峰值  20—50Mpa

              脈寬  ≤1μS

              前沿  ≤0.5μS

b)第二焦點沖擊波聚焦范圍：徑向  ≤±7mm          *軸向  ≤±17mm

c)第二焦點與反射體上端口平面距離：110～115 mm

d)實際焦點與監視器定位標志的偏差：≤3mm。

4．反射體（以下簡稱缸）：

a)、缸面直徑150mm        b)、缸面到第二焦點距離110～115mm

5. B超定位系統：

B超定位架長165mm,寬18mm

B超探頭架可調范圍：50—150mm,順環旋轉360度，整體向上提90度。

6. 治  療  床（平式）:

尺寸：1950mm×780mm（長×寬）

 前后行程：250mm

 左右行程：300mm

 治療床載重達：135kg

7．立柱（可調式）:a) 尺寸：1850×950×250mm(長×寬×高)    b)上下行程：300mm

8、包裝體積：200×110×50mm=1.1m³       140×75×70mm=0.8mm³

總重量：450Kg

說明：

沖擊波聚焦范圍測量方法：以中心聚焦點最大峰值P₀為準，前、后、左、右

移動7mm其各峰值≤1/2 P₀，上、下移動12.5mm,其各峰值≤1/2 P₀所得。

配置清單

1、整機：一套（分別為立柱一個、主機箱一個、小控制臺一個）

2、配 件

大、小軟水管各一條：喉扣4個;電源線一條;控制臺固定旋鈕2個;控制臺

固定鐵片2個;使用說明書一本;穩壓電源一臺;

3、            消 耗 品

A） 皮囊3個，皮囊膠圈5個。

B） 電極50支，電極座1個，電極座膠圈5個。

C） 卡具（電極專用卡具1把，電極座專用卡具1把。銅球卡具1把。）

D） 30K電阻2個。

E）  5A保險管5個，焊錫絲1扎，細導線1扎，4700uf電容1個;10A二極管2個;4007二極管10個;自鎖開關2個;無鎖開關2個;24V繼電器1個;大行程開關1個;上下行程開關1個;備用螺絲、螺母、接線耳、扎線若干。

 F)  床罩1床，臉盆1個，高頻觸發合子1套

4、            宣 傳 品

a)        不干膠專欄廣告3套。

b)        人體解剖圖5張。

c)        碎石承諾卡若干。

d)        “防治必讀”宣傳單若干。

e)        申請單附“復查須知”2本。

f)          宣傳產品廣告書3本。

產品介紹：

     HK.ESWL-109 體外碎石機全方位碎石：獨創的旋臂沖擊波源，可在治療床的上位和下位碎石。治療輸尿管結石，膀胱結石，病人不用俯臥，感覺舒適，使用方便。

        旋臂上的沖擊波源，除了與旋臂一起運動之外，還可以任意角擺動。選擇體位和對B超定位十分方便。

        采用B超定位，配合環沖擊波源定位裝置和公司獨有的電子自動測距系統，定位準確快捷。

        獨創的低能量碎石技術，性能優良的電磁沖擊波源，碎石效果好，損傷輕微。

        配置獨立的移動式多功能電動手術床，一機多用，美觀大方。

        活動式的床邊操作盒，根據病人的體位隨意掛放，十分方便。

技術參數

一、    空氣壓縮系統：

1、供氣系統：

壓縮機型號：JUN-AIR  MODEL-6J丹麥產

噪音頻率: 45分貝

輸入電壓：a.c220V 50Hz

電機功率：340W

供氣能力：50升/分

供氣壓力：0~0.8Mpa

工作壓力：0.15~0.40MPa

2、氣動元件系統：

A：金屬元件：日本SMC生產；

B：出入氣管：日本SMC生產；

二、控制箱：

輸入電壓：a.c220V50Hz

輸入電流：3.5A

輸出電壓：DC9V、DC24V

工作方式：自由選擇

輸入空氣壓力：0.35~0.5MPa

工作壓力：0.15~0.4MPa

單次沖擊周期：任意可調

多次沖擊頻率：1~12次/秒

0.2Mpa時沖擊針單次傳遞能量： 80~100mJ

三、沖擊針可供選擇：

1、范圍：

?2.0mm 開放手術使用，主要用于腎鑄型結石；

?1.2mm、 ?1.5mm 主要用于輸尿管腎鏡手術；

?1.0mm 主要用于輸尿管腎鏡腎盂部位手術；

2、使用材料：

由于手術過程中不停使用生理鹽水灌注，所有沖擊針選用航空用不銹鋼材料制成；

四：附件標準配置：

1、主機……………………………………………………1PCS

2、手柄……………………………………………………2PCS

3、沖擊針…………………………………………………3PCS

A:?1.5x594mm…………………………………………1PCS

B:?1.2x594mm…………………………………………1PCS

C:?1.0x594mm…………………………………………1PCS

4、防水腳踏開關…………………………………………1PCS

5、電源線…………………………………………………1PCS

6、使用說明書JML型……………………………………1PCS

7、保險絲…………………………………………………5PCS

8、減震管…………………………………………………3PCS

9、密封圈…………………………………………………8PCS

10、附件箱…………………………………………………1PCS

技術參數

1、★適用范圍：人體硬組織切割、軟組織切割氣化，泌尿系碎石。

2、激光模式：多模

3、工作激光輸出波長：2100nm±0.05μm

4、激光器輸出方式：雙核輸出技術，具備國家專利

5、具有激光耦合保護系統，具備國家專利

6、具有智能光纖接頭，自動檢測光纖到位和光纖型號，具備國家專利

7、具有控制能量穩定功能，使激光能量輸出不穩定度：≤±5%(必須提供相應的檢測報告)

8、功率復現性：優于±10%

9、光纖末端最大單脈沖能量：≥ 4.0J

10、工作頻率：5 Hz -30 Hz，可調

11、光纖終端輸出平均功率：60W

12、脈沖寬度：300us至600us可選

13、激光傳輸系統：多種規格光纖，可重復使用。

14、控制方式：大屏幕彩色液晶顯示，觸摸屏控制

15、電源：220V/50Hz

16、顯示功能：專家臨床數據庫

17、指示光：紅、綠光可選（波長532nm）,<5mw

18、冷卻方式：密封循環水冷，壓縮機制冷，無氟環保

19、氙燈壽命：≥100萬次

20、核心元器件，如氙燈，鈥棒，光纖為進口。

21、★設備有微電腦控制系統的軟件，必須經過國家軟件安全體系認證。并提供相關依據。

22、所投設備必須通過ISO9001和ISO13485質量體系認證

利用液電效應作用產生沖擊波，經過聚焦后，在焦點處產生高度集中的應力區域，當結石位于該焦點時，由于結石上產生一定強度的壓應力和張應力，經數百次至二千次左右的放電沖擊后，將結石粉碎至可以排泄出體外的細度。

設備采用液電沖擊波源，配有B超定位系統。用戶可根據自身情況選配碎石影像工作站。

部分技術參數：

1、電源條件：電壓：交流220V；頻率：50Hz；輸入功率：2KVA。

2、焦點高度至發生器端面距離：130±2mm；

3、B超定位系統

4、主機及治療：治療床運動幅度x、y、z分別為100mm、100mm、 100mm；反射體與水平面轉動角度為50°；定位裝置的最小位移≤1mm。

適用于：腎結石，輸尿管結石，膀胱結石等的碎石治療。

適用于治療泌尿系統陰性、陽性結石

    定位操作簡單、快捷。患者只需舒適躺下，定位發射系統便可前后、左右、上下、弧形、平行五個方位靈活運動。圍繞支點的弧形旋轉運動，以確定發射體對患者的最佳治療角度專利的平行機構依靠微電腦測距數字直讀系統等，可迅速完成結石定位

整機具有高品質的綜合性能

★ 整機一體化設計，占地面積最小，不受治療室面積條件限制 適用面廣。

★ 床體固定，治療過程中人體無需移動，

★ 控制系統濃縮在抽屜式操作盒內，大大縮減了控制部分的占有空間，增加了設備的安全性、可靠性、易用性

★ 設備緊湊 集成度高 治療床裝有可移動輪

冷光源操作顯示控制面板

★ 發射體上下、前后移動；以及沖擊波源入射度多角度前后弧形旋轉和左右擺動。

★ 獨創抽屜形式操作臺（控制鍵盤）

★ 具有電子測距及治療參數數碼顯示功能

★ 顯示光線柔和更體貼突現人性化設計

★ 方便操作和碎石過程中的定位監測修正操作

★ 電磁式液電式多種沖擊波發生器可供選擇

機械臂上置式操作模式

★ 反射體與定位裝置和創新的定位操作桿組合為一體，手持定位操作桿猶如醫生直接對病人作檢查，直觀性強。摒棄傳統的通過操作鍵盤來控制定位的模式。

★ 自主知識產權的B超定位快捷機構：沖擊波源沿焦點平行運動（數字化測距跟蹤結石）。

★ 治療過程B超全程觀察，隨時可調整，因而有極高的沖擊命中率和工作效率。

產品特點：

1、《電磁式體外沖擊波發生裝置》采用優質器件組裝，能量聚中穩定不漂移，平均放電30萬次，即可治療結石病患者150人次以上無需更換；

2、品牌高壓開關，放電次數有保障，噪音小；

可連續放電達200萬次以上。

3、水系統采用國際上最先進的獨立水循環冷卻散熱系統，碎石機滿負荷運行水溫不會超標；

4、電控系統采用模塊式封裝，相互獨立不干擾，維護、維修方便；

5、運動系統采用優質電機控制，運行平穩噪音?。?

6、定λ系統準確，操作簡單方便，凡具備一定Ｂ超圖像知識的醫務人員均可快速掌握；    7、控制面板采用觸摸式開關，操作容易方便安全；

8、碎石機均采用品質優良的元器件和原材料（如品牌放電開關、高檔鏡面不銹鋼水箱等）生產加工裝配，在多年臨床使用中證明，元器件的損耗率相當?shù)停?

9、與人體接觸的水囊，通過了生物相容試驗（水囊生物相容檢測報告號：SY060135、SY060136、SY060137）。

10、碎石機通過了電磁兼容檢測（EMC檢測報告WT078001469），在使用中不會干擾其他設備，也不會被其他設備干擾。

11、碎石機取得了CE認證證書（進入歐盟的準入證）。

12、電磁波源自動抽真空及自動檢測報警系統。
