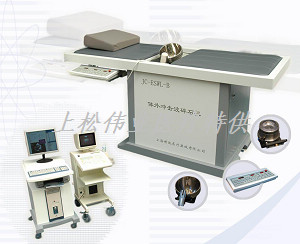

JC-ESWL-B超定位體外沖擊波碎石機
加入日期:2009/6/22 11:32:00 查看人數: 2088 作者:admin
適用于治療泌尿系統陰性、陽性結石，部分膽囊、膽總管結石。
獨創先進的數字化跟蹤快速定位技術，突破傳統B超定位靠手工操作復雜、煩瑣的瓶頸，定位操作簡單、快捷。
患者只需舒適躺下，定位發射系統便可前后、左右、上下、平行、弧形五個方位靈活運動、迅速定位。
獨創抽屜式冷光源發光鍵盤操作臺及集成電路數控系統，確保在暗房里各項指令操作準確無誤。
電磁式：具有噪聲小、壽命長、無電極、低費用、適用廣、保養、維護更方便。
ABS工程塑料外殼，整套設備，堅固、輕巧、緊湊、防銹、防水、移動靈活；治療室只需≥20平方米，無需任何防護、屏蔽。
技術指標：
|
沖擊波發生器（電磁式） |
|
|
沖擊波發射杯 |
150mm |
|
高壓放電范圍 |
14～19kV（±0.5kV） |
|
高壓電容總能量 |
98～180.5J |
|
碎石焦點沖擊 |
20～50MPa |
|
電磁盤壽命 |
＞50萬次（保證100病人以上） |
|
沖擊波脈寬 |
≤1μs |
|
沖擊波前沿 |
≤0.5μs |
|
沖擊波聚焦范圍 |
徑向≤±7mm 軸向≤±80mm |
|
定位精度 |
≤1mm |
|
沖擊波焦點焦點深度 |
≥140mm |
沖擊波發射體及治療床
|
沖擊波源入射度范圍 |
0～85°（弧形旋轉可調） |
|
沖擊波源沿焦點平行運動（數字化測距跟蹤結石） | |
|
數字化傳動系統精度 |
≤1 mm |
|
數字化傳動垂直升降 |
0～90 mm |
|
數字化傳動橫向行程 |
0～50 mm |
|
數字化傳動縱向行程 |
0～50 mm |
沖擊波脈沖觸發控制
|
觸發控制程序 |
自動、手動、或呼吸心動同步方式 |
|
計量方式 |
LED數碼顯示，累進制 |
|
計量范圍 |
9999 |
|
觸發設計 |
1～99次/分 |
工作環境條件
|
環境溫度 |
15～35℃ |
|
相對濕度 |
45～85% |
|
大氣壓強 |
86～106KPa |
|
電源電壓 |
AC220V±10%，50±10Hz |
|
電源功率 |
2kVA |
|
工作空間 |
≥12㎡ |
標準配置
|
一體化主機 |
1套 |
|
B超機（選配） |
1臺 |
|
超聲影像工作站（選配） |
1臺 |
|
ABS工程塑料外殼 |
1臺 |
|
定位系統 |
1套 |
|
抽屜式冷光源發光操作控制盒(臺) |
1套 |
|
充電裝置 |
1套 |
|
放電觸發裝置 |
1套 |
|
沖擊波發生器 |
1套 |
|
電磁式?jīng)_擊波聚焦體 |
1套 |
|
高壓電容箱 |
1組 |
|
循環水冷卻系統 |
1套 |
|
自動真空系統 |
1套 |
|
水袋 |
3只 |
|
專用工具箱 |
1套 |
B超機（選配要求）
|
安裝模式 |
外置式 |
| |
|
高分辨力監視器 |
黑白（或彩色）24cm |
| |
|
輔助設備 |
鍵盤、軌跡球 |
| |
|
掃描方式 |
凸陣或線陣扇掃 |
| |
|
顯示模式 |
B，B/M，M，B+B 模式 |
| |
|
探頭頻率 |
3.5MHzR40，可選配5.0MHz，7.5MHz |
| |
|
聚焦方式 |
可變孔徑、多段聚焦和聲透鏡聚焦 |
| |
|
圖像倍率 |
多種圖像倍率及深部提升移動 |
| |
|
圖像處理 |
前處理、相關處理、內插、黑白翻轉、左右翻轉等 |
| |
|
計測功能 |
距離、面積、周長、心率、婦產科、心功能等 |
| |
|
體位標記 |
多種帶有探頭位置的體位標記 |
| |
|
字符標記 |
病人編號、日期、時間、頻率、增益、倍率、聚焦位置、文字注釋等 | ||
|
電源 |
110/220V 50±10Hz |
| |
|
功率 |
300VA |
| |
