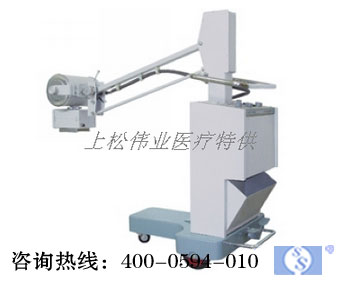

PLX102型移動式X射線攝影機由X射線源組件、控制臺（含手持式開關裝置）、立柱、搖臂、底座等組成。
產品特點：

·                       防電擊、防散射、全波整流

·                       具有遠距離無線遙控攝影功能

·                       具有帶光源的手調對稱式限束器

·                       結構采用人體工程學設計，外形美觀，操作方便

·                       電氣性能穩定、可靠、安全

技術指標
輸出功率　　3KW
X射線管　　 固定陽極
整流方式　　全波整流
管電壓　　　40～90KV
管電流　　　50～90KV　　15mA
　　　　　　50～90KV　　30mA
　　　　　　40～80KV　　50mA
攝影時間　　50～90KV　　15mA　　0.1～6.3s
　　　　　　50～90KV　　30mA　　0.1～6.3s
　　　　　　40～80KV　　50mA　　0.1～1.5s
電源條件　　220V±10%　 50Hz　　內阻≤1.0Ω　　4KVA
操作方式　　有線控制/無線控制

用途
　　本機為移動式X射線攝影醫療診斷設備。它滿足于各醫療單位的病房、手術室、急診室等場合，對人體頭顱、胸腔、四肢等部位的X射線攝影要求。

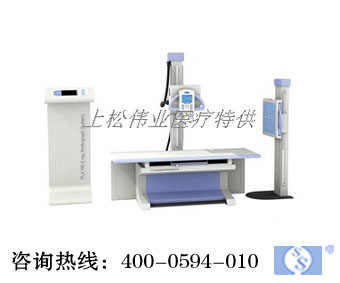

產品特點:
1.采用組合式高頻高壓發生器,省去了工頻同類產品的高壓發生器和外置電器箱。kV閉環控制和mAs數字閉環控制技術,微處理器實時控制,保證了劑量的準確度和重復性。
、mAs兩鈕制調節,觸摸式液晶屏顯示和調節,手控、遙控兩種曝光控制方式,操作簡單方便。可選配簡潔小巧的控制臺。
3.設有多個部位、多種體位、多種體型并分大人、小孩的人體特征攝影參數,用戶也可自行對參數進行修改。
4.具備多種自動保護和故障提示的功能,更加安全可靠。
5.攝影床床面移動可隨意浮動,由電磁制動,病人定位方便。
射線管組件安裝在可調節高度的橫臂上,能繞X射線管軸線、橫臂軸線及立柱支架軸線轉動,實現側向和斜向投照以及擔架上的病人的攝影。
7.如選用胸片架,可用于常規的頭顱、胸部、腹部、盆腔、脊柱和周邊末梢檢查攝影。

技術指標:
輸出功率: 15KW
主逆變頻率: 40KHz
焦點: 大焦0.6小焦0.3
陽極熱熔量: 212KJ ( 300KHU)
旋轉陽極轉速: 3000rpm
最大管電流: 200mA
管電壓: 40-125KV
MAS: 0.4-360mAs
電源條件: 220V50Hz,容量≥16KVA
操作方式: 近臺圖形化程控液晶觸摸屏操作及無線遙控曝光
(可選配圖形化程控液晶觸摸屏操作控制臺)
結構性能:
床面尺寸: 2000×760mm
床面高: ≤700mm
床面橫向移動距離: ±110mm
床面縱向移動距離: ±325mm
濾線柵片盒架移動距離: ≥560mm
X射線管組件繞橫臂中心旋轉角度: ±90°
立柱轉動: 4×90°
軸向旋轉角度: 0~35°
立柱沿床縱向移動范圍: ≥1350mm
焦點至膠片距離(SID): 420~1200mm
束光器模擬燈開啟限定時間: 約30秒
膠片尺寸: 5”×7”~14”×17”
胸片架上下移動: 470~1468mm

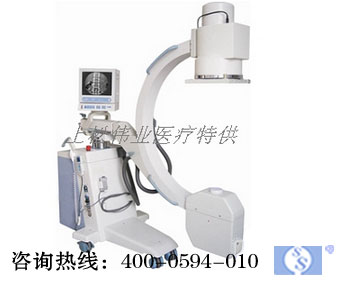

產品特點：

1、新型電視系統和主機一體化設計，無需連接電纜，操作更加方便。
2、高品質組合式高頻高壓X線發生器，無高壓電纜設計，減少損耗，射線品質好，圖像清晰。
3、電動可旋轉鉛片虹膜限束器，可滿足多角度、多方向解剖顯示。
4、采用東芝影像增強器，配置高分辨率、高清晰CCD和逐行掃描顯示系統，影像系統匹配性高。
5、具有KV、mA自動跟蹤功能，圖像亮度、清晰度始終處于最佳狀態。
6、采用人體圖形化彩色液晶觸摸屏的主機操作界面，操作更加智能、更加方便。

適用范圍：
骨科：整骨、復位、打釘。
外科：取體內異物、介入治療、部分造影、局部攝影、輔助臭氧疼痛治療、輔助小針刀治療等工作。

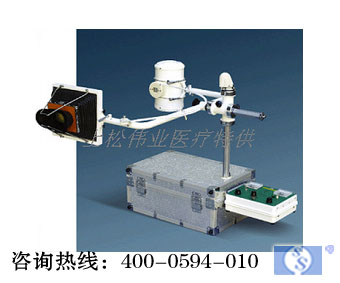

概述和性能特點
本機是一部安全防電擊、放散射、單焦點、半波自整流，攜帶式診斷X線機。可供口腔、骨科、心肺、頭顱、節育環及體內異物等醫用X線透視和攝影用。
主要技術指標
最高透視條件：75kVp,電流在3-5mA選擇（繼續使用）
　　　　　　　常規透視條件65kVp,3mA
最大攝影條件：75kVp,10mA,6秒（間歇3分鐘）
電流：透視（繼續），攝影2安（瞬間）

電源條件    ： AC220V±10% ,50Hz,1kvA
球管移動范圍：上下移動范圍220mm，左右移動范圍
130mm機頭轉動角度垂直面360度
熒光屏尺寸：203mm x 254mm
外形尺寸：　500mm x 310mm x 180mm
重量：25kg

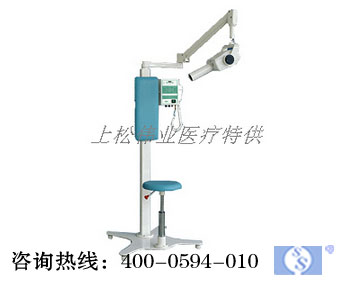

概述和性能特點：
1.        圖片清晰，高效率，采用國際先進技術；
2.        低輻射，漏射線量僅為國家規定的百分之一；
3.        輕觸按鍵，微電腦控制，只需一次按鍵即可迅速準確的確定曝光參數；
4.        操作簡單；
5.        明室沖洗，一分鐘成像，立即用浴巾診斷，最大程度方便醫生診斷；
6.        啟動可升降座椅，更方便更舒適；
7.        可用于口腔數字成像系統。
主要技術指標
電源條件：
AC220V±10%,50Hz,1Kva
管電壓：60kvp
管電流：8mA
焦點尺寸：1.5mm
總過濾：2.5mmAL
曝光時間：0.2-4秒
泄露輻射：1米以外≤0.002m Gy/h,
          (國家標準的0.25002mGy/h)
選    配：管電流：0.5Ma
          焦點尺寸：0.8mm

【技術指標】
●屏面尺寸：504㎜×502㎜（N-5001/單聯）
742㎜×440㎜（N-5002/雙聯）
1113㎜×440㎜（N-5003/三聯）
1646㎜×502㎜（N-5004/四聯）
●光源色溫：1100K
●光源頻率：50000Hz
●亮度：≥2000CD/㎡
●均勻系數：≥0.7
●穩定性：＜2%
●額定功率：單聯30W/雙聯60W/三聯90W/四聯120W
【性能特點】
◆驅動方式采用新型的高頻開關電源，光源頻率超過5萬次/秒，無閃爍、無噪聲、便于長時間觀看和分析膠片。
◆光源采用國際水準的（CCFL）冷陰極燈管，高亮度、高色溫、功耗低，溫升小，使用壽命超過3萬小時。
◆配有先進的滾針自鎖式夾片機構，夾片和取片都輕松、可靠、永不疲倦。
◆可選配分屏插片感應功能。

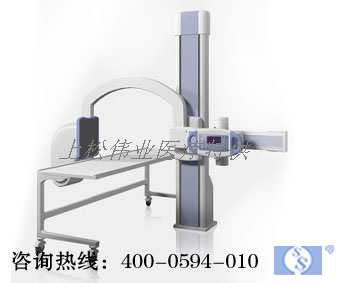

產品簡介

新東方1000A系列產品
中國X線攝影及數字探測器技術的領導者
高性能，多功能，多配置，滿足客戶個性化需求，推動中國X射線產品升級換代

應用針狀碘化銫技術的3k×3k高性能CCD探測器，帶來更清晰成像質量
單板多功能系統結構，單鍵操控轉換，滿足立臥位、正側位攝影檢查需要
獨有的劑量控制技術，有效保證數字影像質量和射線輻射劑量的有機平衡
高效率影像采集系統，只需數秒即可成像，顯著提高患者通過率及工作效率
豐富完整的圖像處理和測量系統，全面的DICOM支持及網絡連接處理功能

主要性能

高水平CCD探測器
新東方1000A CCD DR產品，擁有目前業界最高水平的CCD探測器，為用戶提供性價比最高的產品。

超高分辨率
新東方1000A CCD DR產品，擁有3k×3k超高分辨率CCD探測器，像素數量達到了900萬，能夠更加有效的顯示微小病變。

針狀碘化銫感光材料
新東方1000A CCD DR產品，應用針狀碘化銫感光板，最大限度的提升X射線轉換效率，提高系統量子檢出率，數字影像密度分辨率水平遠超同類產品。

單CCD，單透鏡
新東方1000A CCD DR產品，采用單片大尺寸CCD芯片和單透鏡組的設計，避免了多個小尺寸CCD芯片拼接造成的熱噪聲升高、拼接圖像損失和圖像中心幾何失真等問題。

半導體冷卻技術
新東方1000A CCD DR產品，采用降溫效率最高，恒溫性能最好的半導體冷卻技術，確保CCD芯片始終保持在恒溫狀態下工作。保障影像質量，無需冷媒，有效避免了冷卻與干燥氣體更換帶來的額外工作。

多功能懸吊攝影立柱系統
多功能攝影立柱配合懸吊球管，大大降低系統對于安裝場地的要求，配合移動式診斷床可以方便地完成
立臥位、正側位等各種體位、器官的攝影檢查需要。
便捷的系統操作，單鍵實現探測器立臥位轉換，操作快捷、簡便，全面滿足高流量臨床診斷的需要。
移動式診斷床臺可以有效利用診室空間，對于行動不便的病人，可以輕松實現輪椅或擔架車攝影檢查。

便捷的操作流程
為了滿足大工作量、高通過率的臨床要求，新東方1000A系列DR產品有針對性地設計了更加符合國內臨床習慣的操作流程，最大限度地降低工作人員的勞動強度，提高工作效率。

全面兼容Dicom Worklist
新東方1000A系列DR產品，全面兼容Dicom Worklist協議，可方便的通過醫院HIS或RIS網絡獲取病人的診療信息、拍攝部位及拍攝要求等基本信息，并自動完成攝影程序選擇、后處理方式加載等工作，大大減少了放射科的工作量。

豐富的圖像處理和測量功能
新東方1000A系列DR產品，采用智能化自動處理技術，有效解決工作效率和處理功能之間的矛盾。應用預先設定的影像處理程序，系統可以自動獲得能夠滿足臨床讀片需要的圖像:新東方1000A系列DR產品，提供豐富完備的圖像處理和測量工具，給予醫生最大的空間實現圖像調整和處理，大大緩解圖像后處理工作量，提高處理速度。

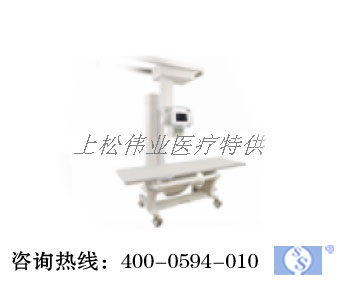

1）主要用途
用于全身數字化拍片檢查：胸片、頭顱、腹部、脊椎、骨盆、四肢等（含DICOM3.0打印功能）。

2）配置參數
進口CPI高頻高壓發生器
功率 ： 32KW/50KW；
工作頻率：100KHz；
攝影kV：40～150kV；

X線球管
東芝7242EX；
焦點:0.6/1.5mm；
攝影kv:40～150kV；
熱容量: 200kHU；

電動攝影架
鐮刀臂攝影架。

攝影床
移動式攝影床。

圖像探測器
KODAK單CCD+ CsI探測器；
攝像尺寸:≥17*15英寸；
像素值≥900萬；
極限空間分辨率≥3.4 Lp/mm；
A/D轉換系數：16bit。

自動曝光系統
進口固態電離室自動曝光系統。

一鍵式自動曝光軟件
真正的自動曝光軟件系統，醫生無需手動設置曝光參數，只需按下曝光手閘即可完成曝光操作。

圖像采集工作站
Dell工作站：雙核2.5GHz、1GB RAM、硬盤320GB、1臺19寸液晶監視器、100M網絡接口、DICOM3.0接口。

圖像采集處理軟件
手動/自動窗寬/窗位、預置窗寬/窗位、正負像翻轉、圖像翻轉、圖像旋轉、圖像放大及漫游、標注及測量、分割、自動電子剪切、局部放大、恢復原始圖像；
·邊緣增強：自動識別并分析圖像，增強影像邊緣銳利度；
·動態范圍優化：自動對原始圖像動態曲線壓縮，便于診斷；
·高頻圖像增強：增強圖像對比度，提高細節分辨率，顯著提高骨小梁等圖像；
·噪聲抑制：自動過濾雜頻信號，明顯降低圖像噪聲，提高圖像信噪比。

部件
進口濾線器；進口束光器；高速數據傳輸線。

圖像打印功能
對顯示的圖像進行手動選擇打??；
可選擇不同的打印設備、膠片格式及打印張數；
*完全符合DICOM3.0國際標準接口:
·Print SCU；
·Worklist SCU；
·Storage SCU；
·QR SCU；
·MPPS SCU。

選配
數字影像工作站軟件；
ZK-PACS影像存儲傳輸系統；
膠片打印機。

產品簡介：
XG501A 型醫用診斷X 射線機是500 mA，125 kV 容量等級的X 射線機，能出色地完成透視、普通攝影、點片攝影、濾線器攝影和直線體層攝影診斷檢查。

主要性能：
●雙床雙管位配置。
● 令人放心的安全功能：
機組有過載保護、冷壓保護、旋轉陽極保護及電源電壓自動調整跟蹤。
● 微型計算機進一步提高診斷效果：
采用微型計算機控制, 數字顯示, 配置各種操作程序，可方便、準確、順利地進行人體各部位的檢查。 透視操作臺配以醫用電視系統，形成完美的組合。
● 主機控制實現微機化
較大范圍的橫向移動，即使碰到不方便移動的患者，也可順利地定位到所感興趣的病灶區域。
較大的點片縱向行程，可實現從下腹部到頸椎，全身大范圍檢查。
點片壓迫向的移動功能，在適合不同體形患者的同時，可減少投照距離，減少投照劑量
床面移動，加上點片裝置的縱向移動，使操作和診斷變得輕松自如。
● 電動診斷床采用內平衡結構，床身電動回轉。
● 電動診斷床為遙控型，床面上配置旋轉踏腳板，醫生可自主操作。
● 完美的攝影床功能
攝影床面可縱向、橫向移動，電磁鎖止，攝影時定位方便，立柱上X 線管可以沿著橫臂移動和轉動，使用時可以擴展功能，如配合胸片架進行胸片攝影等。
● 可選配直線體層裝置。



用途：　

      · 透視
　　　·腸胃攝影
　　　·普通攝影
　　　·濾線器攝影
主要特點：

      ·雙管雙床透視胃腸攝影與普通攝影、濾線器攝影x射線相對獨立、專業使用。
　　　·kV、mA、s三參數容量連鎖組合保護。
　　　·透視及攝影均另附加限時保護裝置。
　　　·設有x射線管燈絲穩壓、容間電荷抵償、旋轉陽極啟動和超溫保護。
　　　·攝影高壓初級控制采用大功率可控制硅零控電路。
　　　·電源V、透視kV、攝影kV，電動連續調節。
　　　·診斷床電動，熒光屏攝影裝置，電磁鎖止。
　　　·攝影專業使用，操作方便，有無地軌可選。
