逐行掃描無閃爍高分辨率彩色液晶顯示器
加權収射技術（ITA）
多倍信號幵行處理技術（MBP）
相位增強諧波技術（EPH）
特異性組織優化成像技術（TSI）
空間復合成像技術（iBeam）
梯形擴展成像
Steer二維角度獨立偏轉
多參數、多模式快速3D成像
多語言操作界面及導航系統
iTouch一鍵快速優化
多種成像模式下IP一鍵快速調節功能
iStation智能一體化圖文工作站及報告系統
DVD刻錄光驅、USB、DICOM3.0標準接口

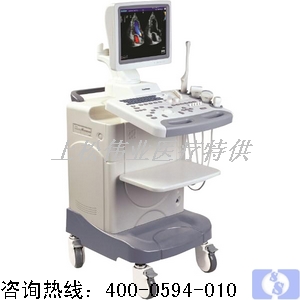

產品說明： Apogee2700是一款全身應用型彩色多普勒超聲診斷系統，廣泛應用于腹部、婦產科、兒科、心臟、外周血管、淺表結構、肌肉骨骼、小器官等檢查，充分滿足臨床工作中的需求。

一.先進的成像技術

1、頻率融合成像

所有探頭支持在某一頻率段內發射接收超聲波束，并且有多個頻段可選。系統根據探測的深淺不同，自動設置工作頻率。例如腹部探頭以2-4.6MHz的頻段探查組織，系統自動調整接近4.6MHz的頻率段去掃查近場、接近2MHz的頻段去掃查遠場。既提高了近場的分辨率、又保證了遠場的穿透。擺脫了傳統以單一率需根據病人胖瘦反復手動變頻的工作模式

2、復合諧波成像

傳統的組織諧波只接傳統的組織諧波只接收二倍于基波的反射頻率，此部分信息量通常只集中在5-10cm處。而采用復合諧波成像技術，系統可以通過發射一個頻率段的超聲波束后接收組織衍射的多個二倍于基波的諧波信號并將其復合，增加了不同深度下的諧波信息量。

3、高幀頻成像技術

多條波束同時接收處理回波信號，增加了系統處理速度，提高了圖像的顯示幀頻。

4、自適應斑點消除技術

系統自動跟蹤識別有組織特征信息，對這些信息進行強化柔和處理，同時濾除噪聲、提高信噪比，使組織分界更加清晰、圖像層次感增強，易于分辨早期病變組織。

5、空間復合成像技術

系統對同一成像區域采用實時多角度掃描后進行復合成像，使超聲波在高聲阻抗組織的后方和側方顯示更加清晰，減少超聲波的信號衰減，提高成像質量。

6、多普勒精細血流成像技術

系統根據血流多普勒偏移信號的位置深淺和信號強弱進行自適應追蹤放大和偽像濾除，減少了彩色血流信號對聲束角度的依賴和提高了多普勒信號對肥胖患者或深部組織的穿透性。

7、OPT智能一鍵優化技術

系統自動識別超聲信號在組織間的強弱分布和穿透情況進行優化補償，使圖像在瞬間達到最佳狀態。

系統自動識別多普勒偏移信號的方向、角度、速度并調整校正角及PRF使頻譜顯示在瞬間達到優化狀態，方便操作者進行快速觀察和測量。

8.梯形成像/拓寬扇形成像

大視野范圍并且不降低圖像質量，顯示更多的圖像信息，在檢查較大面積的臟器時尤其方便。通過梯形成像可以獲得更多的遠場信息，在進行表淺器官掃查時為臨床診斷提供更大的幫助。

二、.完善的臨床解決方案

1、全方位解剖M型

系統支持1~3條M型掃描線在不需與聲束平行的情況下，在成像區域內360°旋轉M型掃描線，隨意將掃描線放置于心臟結構內任何感興趣的部位，使測量過程不受心內結構或位置偏移而影響測量結果的準確和可靠性。

2、多普勒M型（彩色M型）

結合彩色血流多普勒和M型心動圖，多普勒M型可以很好的顯示心臟高速分流、反流、射流與瓣膜、心壁等之間的二維和時間關系。

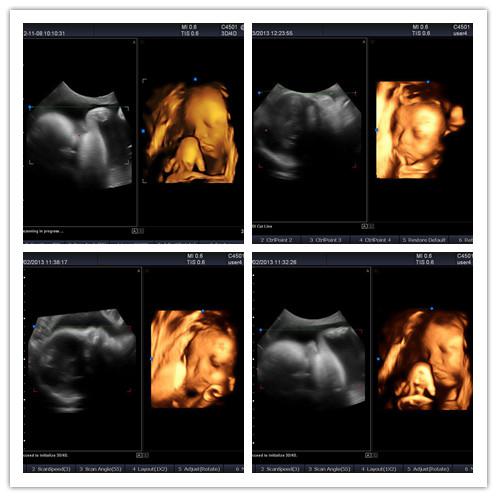

3、實時三維成像（4D） （選購）

通過SIUI自主研發的高質量實時三維容積探頭，輕松實現實時三維成像，方便、快捷、實時地顯示胎兒或臟器的立體信息。

4、豐富的探頭選擇群

滿足廣泛的臨床應用需要可自由選配SIUI自主研發的各種高精度高密度探頭，滿足不同部位的臨床診斷需要。

5、豐富的病案管理系統

系統提供豐富的病人信息管理功能，方便存儲、檢索、追蹤病案資料。

三、強大的數據管理

1. 電影回放

內置大容量圖像電影回放存儲器可自動回放雙幅獨立回放。

2. 數字化文檔管理

使用數字格式記錄病人的信息和圖像數據可以在各種存儲媒體（HD硬盤； U盤等）中傳輸交換、合并、分類、檢索能方便地從病人的歷史文檔或日志文件中檢索和調出所需的資料和圖像

產品特點：
◎全數字化彩超新技術
◎15英寸專業醫用顯示器
◎優異的圖像質量
◎USB2.0U盤圖像存儲及計算機直連
◎可選內置3D
◎超強升級功能
◎圖形化及中文操作界面
◎自適應優化血流成像技術
◎高性能價格表
應用范圍：
◎腹部,婦產,泌尿,血管,小器官,肌肉骨骼,乳腺等。

S11系統采用了新的信息圖像處理平臺，在保持高質量圖像的基礎上它專門優化了工作流，支持全身臨床超聲診斷應用。該系統將加快您的檢查速度，并且更為方便的進行病人檔案管理。

特征：

病人數據資料為中心的新平臺

新平臺將給您帶來更加便捷的操作體驗：方便的病人管理系統將減少操作時間；更加開放的預設置可以定制個性化的界面功能。

控制面板充分的考慮到用戶的操作習慣，加上多種成像模式和參數調節，強大的新平臺將大大提高您的檢查效率。

●靈巧的病人文件管理：任何時間可輕松的檢索出病人的圖像及報告；

●完整的DICOM3.0系統：存儲、MPPS、打印、工作列表；

●完整的數據解決方案：大容量硬盤、USB、VGA、S-Video、DVD、網口、……

●靈活的自定義功能：快捷鍵、菜單、體標、測量、報告、注釋、……

全身臨床應用

腹部、肌肉、骨骼

婦科、產科、術中及介入超聲

新生兒、兒科、心臟、血管

前列腺、泌尿、經顱

小器官、矯形[整形]

全功能彩超

●μ-Scan微米成像

●THI組織諧波成像

●多M型、彩色M型、解剖M型顯示

●多種偽彩顯示

●彩色多普勒成像

●能量多普勒成像

●方向能量多普勒成像

●脈沖多普勒成像（PW）

●連續多普勒成像（CW）

●復合成像

●寬景成像

●梯形成像

●三同步顯示

●3D三維成像

●Tei指數測量

●IMT內中膜自動測量

簡單描述

是一款全身型高檔全數字彩超，廣泛適用于腹部，產科，婦科，小器官，甲狀腺，血管，四肢及心臟等臨床診斷。5500秉承彩超系列全數字化彩超儀的優良特性，采用優越的多普勒超聲成像和圖像處理技術，為用戶呈現更清晰細膩的圖像，同時擁有先進的3D/4D成像技術，充分滿足臨床診斷需求。

詳細介紹

高精度數字化連續波束形成技術

超寬頻成像技術

THI組織諧波成像技術

多重波束成像技術

SRI噪聲抑制技術

OCR一鍵恢復技術

RTP網絡實時傳輸技術

探頭自動識別智能監控技術

SVVR超長錄像技術，錄像回放時間可達一小時（可選）

解剖M成像

實時三同步

B/CFM雙實時顯示

梯形擴展成像

4D成像

HPRF

15寸（或以上）高精度液晶顯示器

三探頭接口

硬盤容量160G，可儲存百萬幅圖像

電影回放≥1536幅

DVD-R/W, USB 2.0，DICOM 3.0

一鍵打印，支持多種視頻及報告打印

多語種支持

產品性能
 高集成數字式彩色多普勒技術
 寬頻探頭，頻率范圍從2.0MHz到10.0MHz
 強勁的組合式模塊化軟件設計
 全數字式大容量圖像存貯和文件歸檔管理
適用范圍
 用于人體超聲診斷檢查。
系統描述
 尺寸： 主機 680mm×540mm×1260mm
 重量： 64kg
 顯示： 15英寸液晶顯示器
 電源要求： 交流（AC）220V±22V 50Hz±1Hz
 輸入功率： 350VA
 掃描方式 :電子線陣、電子凸陣
顯示模式
 黑白圖像：B、2B、4B、左右B|M、B|D、PW、M、B模式局部放大
 血流圖像：頻譜：B/D、B/C/D CFM：B|C|D、B|C|M、B|C雙實時、PW、CFM、CPA
 彩色血流圖像調節參數：多普勒頻率、取樣框位置和大小、基線、彩色增益、偏轉角度、壁濾波、累積次數等。
 顯示深度
 連續可調
聚焦
 電子聚焦+聲透鏡聚焦
 發射具有單焦點、雙焦點、三焦點和四焦點工作方式
 接收連續動態聚焦
信號處理/多普勒聲音
 動態濾波
 正交解調
 總增益調節
 復合型增益技術：8段TGC和D-AGC
 B型、C型、D型總增益分別可調
 低通濾波
 二次抽樣
 發射電壓調節
 多普勒立體聲輸出音可調
圖像處理
 動態范圍變換與對數壓縮
 時間濾波
 空間濾波
 幀相關
 邊緣增強
 灰階變換
 B|M式或M式掃描速度
 線密度控制
 掃描角度/寬度控制
 圖像優化處理
 圖像左右翻轉
 圖像上下翻轉
 圖像黑白翻轉
 圖像多角度旋轉
 彩色灰階條倒置選擇
 組織圖像與血流圖像的復合處理
 黑白圖像分辨率 1024×768×8bit （256灰階）
 彩色圖像分辨率 1024×768 8bit×8bit×8bit 彩色編碼
專科圖像選擇（選配）
 選擇腹部：肝、膽、脾、腎、胰腺科目
基本測量計算功能
 B模式基本測量：距離、角度、周長和面積（橢圓法、軌跡法）、體積、直方圖、斷面圖
 M模式基本測量：心率、時間、距離、速度
產科測量計算功能
 產科報告
 測量計算羊水指數（AFI）
 計算比率（BPD/OFD、FL/AC、FL/BPD、HC/AC）
 估算胎重
 由LMP、BBT推算孕周及預產期功能
 胎兒生理評分（Fetal Biophysical Score）
 胎兒生長曲線
男科測量計算功能
 前列腺、睪丸等測量計算
 前列腺特異抗原預計值PPSA、前列腺特異抗原密度PSAD計算
婦科測量計算功能
 子宮、左卵巢、右卵巢、左卵泡、右卵泡等測量計算
泌尿科測量計算功能
 左腎、右腎、膀胱、殘余尿量（Residual urine vol）等測量計算
外周血管測量計算功能
 面積狹窄率、管徑狹窄率測量計算
 小器官測量計算功能
 甲狀腺、乳腺、包塊等測量計算
 矯形外科測量計算功能
 左髖關節、右髖關節測量
心臟測量計算功能
 心臟測量軟件包——提供心率、速度、左心室、主動脈、二尖瓣、心室（右/左心室）等分析測量方法
 面積狹窄百分比（％Area Sten）、管徑狹窄百分比（％Diam Sten）
 體表面積BSA
屏幕顯示信息
 探頭信息、顯示模式、深度、焦點、動態范圍、體標、探頭位置標志、聲功率、患者信息、醫療機構名稱、測量值、時間和日期、標尺、掃描方向、灰階曲線、探頭當前工作
 頻率、幀頻、B模式總增益、C模式總增益、D模式總增益、菜單、注釋、灰階帶、穿刺引導線、PRF、壁濾波、血流相關、累積次數、TI熱指數、MI機械指數
存儲功能
 探頭參數存儲
 圖像存儲
 電影回放存儲
 測量結果存儲
 報告存儲
灰階
 256灰階
界面語可言

 中英文選
軌跡球功能
 根據工作狀態和菜單執行，完成各種操作功能
 控制多重電子尺，定位光標，完成測量功能

是一款全身型高檔全數字彩超，廣泛適用于腹部，產科，婦科，小器官，甲狀腺，血管，四肢及心臟等臨床診斷。TH-5500秉承TH系列全數字化彩超儀的優良特性，采用優越的多普勒超聲成像和圖像處理技術，為用戶呈現更清晰細膩的圖像，同時擁有先進的3D/4D成像技術，充分滿足臨床診斷需求。

詳細介紹：

高精度數字化連續波束形成技術

超寬頻成像技術

THI組織諧波成像技術

多重波束成像技術

SRI噪聲抑制技術

OCR一鍵恢復技術

RTP網絡實時傳輸技術

探頭自動識別智能監控技術

SVVR超長錄像技術，錄像回放時間可達一小時（可選）

解剖M成像

實時三同步

B/CFM雙實時顯示

梯形擴展成像

4D成像

HPRF

15寸（或以上）高精度液晶顯示器

三探頭接口

硬盤容量160G，可儲存百萬幅圖像

電影回放≥1536幅

DVD-R/W, USB 2.0，DICOM 3.0

一鍵打印，支持多種視頻及報告打印

多語種支持
